應用領域：

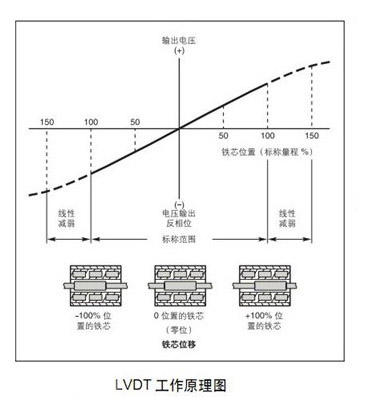

LVDT即線性可變差動變壓器式直線位移傳感器，工作原理是應用桿狀鐵芯在兩個次級線圈中移動并偏離中心位置時，LVDT輸出的電壓為兩個次級線圈的電壓之差，這個輸出電壓值與鐵芯的位移量成線性關系。MT3400 LVDT監測模塊運用LVDT技術原理，主要用于測量熱膨脹、油動機、油箱油位、同步器、閥位、功率限制器、氣動閥等位移量。
性能指標：
輸出頻率：1000Hz
測量精度：0.5級；
輸出接口：
每個通道具有一路4-20mA信號輸出，可接入PLC/DCS系統；
模塊提供2路可組態開關量報警輸出；
提供標準工業總線接入MT系列旋轉機械監測保護系統；
供電電源：
DC 24V±10%，200mA
物理指標：
外形尺寸：56×125×100(mm)
重量：500g
采用DIN導軌安裝或底板安裝。
環境指標：
存儲環境：-65～125℃
工作環境：-40～65℃
相對濕度：≤95%（無冷凝）。
訂貨指南：
MT3402-A□□-B□□□□-C□□-D□□-E□□
雙通道LVDT監測模塊

A□□:外接探頭
01：TD-1油動機傳感器
02：TD-2熱膨脹傳感器*
03：TDZ-1同步器、啟動閥、功率限制器
04：UT-81油箱油位傳感器
05：UHZ-54液位傳感器
B□□□□:變送量程范圍
35：0～35.0mm*
注：根據傳感器量程輸入，如-400～400mm輸入±400
C□□:報警輸出
01：無報警 *
02：環氧樹脂密封繼電器
D□□:外部電源
01: 24V DC*
02：85～264V AC
03：120～370V DC
E□□:安裝方式
01：DIN導軌安裝*
02：底板安裝
注：*為系統選項缺省值，建議采用。
