1、工作原理
1.1 基本原理

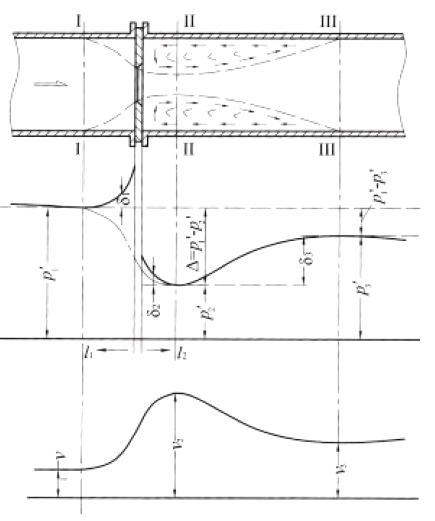

       充滿管道的流體，當它流經管道內的節流件時，如右圖所示，流速將在節流件處形成局部收縮 ，因而流速增加，靜壓力降低，于是在節流件前后便產生了壓差。流體流量愈大，產生的壓差愈大，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程（能量守恒定律）為基礎的。壓差的大小不僅與流量還與許多因素有關，例如當節流裝置形式或管道內流體的物理性質（密度、粘度）不同時，在同樣大小的流量下產生的壓差也是不同的。

1.2 流量方程

Qm-工作狀態下質量流量（Kg/s）       Qv-工作狀態下體積流量（工況）（m3/s）
C-流出系數                          ε-流束膨脹系數
△P-差壓(Pa)                        β-直徑比，β=d/D
D-工作條件下節流件的孔徑         ρ-上游流體密度（Kg/s）

1.3 公稱通徑（DN）表示方法

管徑大于1000的以實際管徑的1/10表示


1.4 公稱壓力表示方法

特殊公稱壓力按實際設計壓力值填寫


主要產品圖片

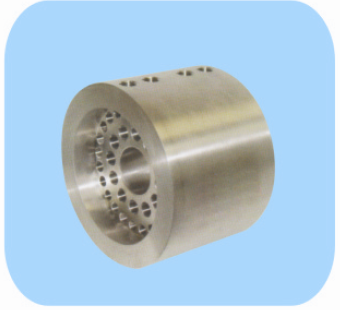

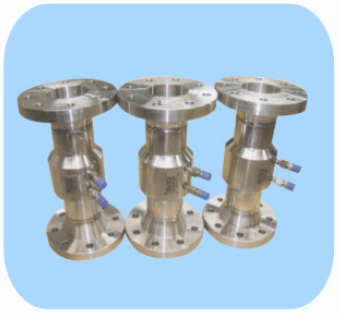

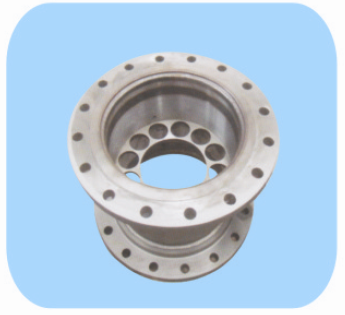

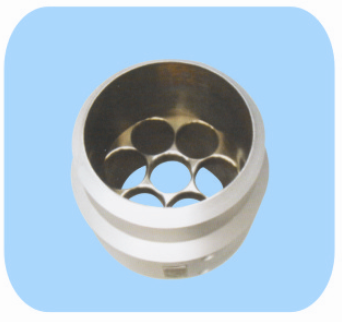

平衡流量計（對夾式）	平衡流量計（高溫高壓焊接式）	平衡流量計（測臟污介質）
平衡流量計（管道式）	平衡流量計（矩形管道


1.5 平衡節流測量原理

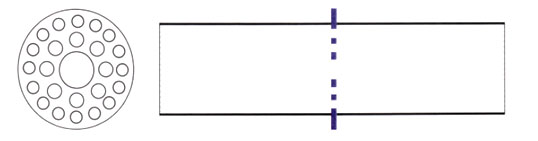

       平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布基于獨特的工時和測試數據定制，稱為函數孔。當流體穿過圓盤的函數孔時，流體被平衡調整，渦流被最小化，形成流速分布有一定 規律的充分發展的紊流，通過取壓裝置可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。

       公式：

       現今大量使用的標準孔板節流裝置，由于只有一個節流孔，孔兩邊的死區產生大量渦流消耗流體動能，會導致 很大的永久壓力損失；隨機和雜亂渦流所形成的噪聲引起取壓點信號波動.使測量線性度和重復性降低；一個孔的 結構，需要很長的直管段來調整流場和回復壓力。平衡流量傳感器通過多孔圓盤節流整流器，能巧妙實現流體平衡測量，明顯減少渦流的形成、降低死區效應、減少流體動能的損失，降低渦流帶來的取壓點信號波動。

2、產品特點
2.1測量精確度高
       由于平衡流量傳感器具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信號噪聲，沉場穩定性大大提高，表體采用特制精密管道和專用取壓裝置，使梢確度比傳統節流裝置提升了 5-10倍。
       經過實流標定，傳感器精確度可達±0.30%、±0.50%,適用于貿易計量場合；
       幾何尺寸檢驗，傳感器精確度可達±0.50%、±1.00%,適用于過程控制場合.
       平衡流量計加工重復性高，與傳統節流裝置一樣，在實流標定數據基礎上，可以實現幾何尺寸檢定。

2.2 直管段要求低
       平衡流量傳感器能將流場平衡、調整穩定、且壓力恢H比傳統孔板節流裝置快兩倍，大大縮短了對直管段的要 求。大多數情況下直管段可以小至0.5D-2D,采用平衡流量計可以省去大量直管段，尤其是特殊昂貴材料的管道。

2.3 永久壓力損失低
       平衡流量計多孔對稱的平衡設計，減少了渦流的形成和紊流摩擦，降低了動能損失，在同樣的測量工況不降低差壓值的情況下，可比傳統節流裝置降低到1/2-1/3的永久壓力損失，從而節省了相當大的運行成本，是一種節能型儀表，值得大量推廣。

2.4 量程比寬
       與傳統節流裝置相比，平衡流量大大提高了測量量程比。研究結果顯示：雷諾數大于5X104時，選擇合適的孔徑參數，平衡力量傳感器量程比無上限。根據工業測量實際應用需要，常規測量量程比為7:1-10:1,很多場合選擇合適的參數.可以做到20:1-30:1或更高。

2.5 重復性和長期穩定性好
       平衡流量傳感器能將流場平衡穩定，使重復性大大提高，可達0.1%。
       平衡流量計多個流通孔分散受力，無銳角磨損，其β值長期保持不變，長期穩定性非常好；整個儀表無可動部件，使用壽命比傳統節流裝置延長5-10倍。

2.6 耐臟污不易堵
       多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，見笑了流體孔被堵塞的機會。

2.7測量范圍寬
       根據試驗結果，我們了解到：平衡流量計的性能，使其流速可以到達音速；其最小雷諾數可低于200,最大雷諾數大于107；β值可選0.25-0.90。

2.8 適用范圍廣

       平衡流量計工作溫度、壓力取決于管道和法蘭的材質和等級，分別可達850°C, 42MPa或更高溫度、壓力介質。 適合低溫流體LNG、液空氣、液氮、液氧、液氬、液化乙烯、液氫、液氯等，能有效防止氣化，測量效果較佳。

       平衡流量計可以進行氣液兩相、漿料、甚至固體顆粒測量。
       平衡流量計左右完全對稱，因此可以十分方便地測量雙向流。

2.9平衡流量計與其他壓差流量計的對比

3、平衡流量計結構形式
3.1 管道式
管道式平焊法蘭連接：
法蘭標準:ANSIB16.5HG/T 20615 連接形式：SO
密封面形式：RF       壓力等級（CL/MPa) : 150/2.0
法蘭標準:JB/T81 HG/T 20592    連接形式：PL/SO
密封面形式：RF 壓力等級（MPa) : 0.25、0.6、1.0、1_6、2.5





管道式對焊法蘭連接：

法蘭標準:ANSI B16.5 HG/T 20615  連接形式：WN
密封面形式：RF/MFM/RJ   壓力等級（CL/MPa) : 300/5.0、600/11.0、900/15.0、1500/26.0、2500/42.0
法蘭標準:GB/T9115/JB/T82HG/T 20592  連接形式：WN
密封面形式：RF/MFM/RJ  壓力等級（MPa) :4.0、6.3、10.0、16.0、25.0



管道式螺紋法蘭連接：
法蘭標準:]B 2769-2008  連接形式：螺紋
密封形式：高壓透鏡塾   壓力等級（MPa) : 16.0、22.0、25.0、32.0
注：SO-帶頸平焊、PL-板式平焊、WN-帶頸對焊、RF-突面、MFM-凹凸面、RJ-環連接面)


3.2 焊接式
       DN15-DN600,含精密測量管道、取壓裝置和AK傳感器；傳感器放在正中央，左右對稱，可雙向測量。適合高溫高壓場合，直接焊接到工藝管道上。

適用于測量髙壓和超髙壓介質流量，不用法蘭連接，而是采用直接焊接，以減少管路上的泄露點，性能強于高壓噴嘴和文丘里，如：加氫裂化、聚乙烯、電廠的主蒸汽和主給水等。適用于測量長輸管道高強度鋼管內流體的流量，如：長輸管道、城市熱力管網等。



3.3 管段對夾式
       N15?DN80,整體加工，帶AK轉桿器和取壓裝置：DN100-DN600,半整體加工，帶AK傳感器和專用取壓裝置；傳感器處于結構中央，左右對稱，可雙向測量。適合各種工況下各種介質的敬慕測量，精度高，安裝簡單，維護方便。

管段對夾式連接： 連接法蘭標準:ANS丨B16.5/HG/T 20615 JB/T82/HG20592
                配套法蘭連接形式：WN/SO/PL  密封面形式:RF
                連接法蘭壓力等級（CL/MPa) : 150?600/2.0?11.0、PN1.0?10.0
                特點：1.安裝時無需焊接 2.便于拆裝和更換。

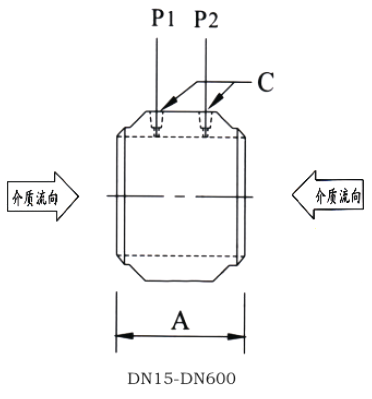

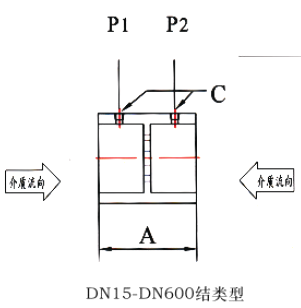

尺寸表
DN15?DN80結構長度A=100MM;
DN15?DN40取壓口C=1/4NPT(PSW);
DN50?DN80取壓口C=1/2NPT(PSW);
DN100?DN600結構長度A=120MM;
DN100?DN600取壓口1/2NPT(PSW);

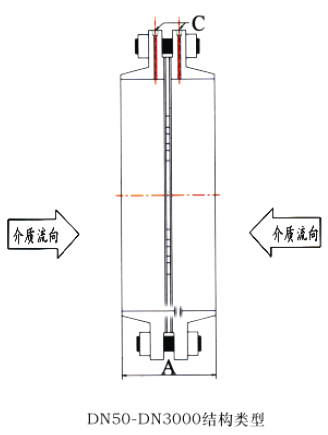

3.4 法蘭對夾式
       DN50-DN3000，帶取壓法蘭及緊固件，AK傳感器處于取壓法蘭中間，左右對稱，可進行雙向測量。適合各種工況下各種介質的精密測量，安裝簡便，維護方便。

法蘭對夾式連接： 連接法蘭標準:ANSI B16.36 HG/T 20592-KWN
配套法蘭連接形式：WN     密封面形式：RF
連接法蘭壓力等級（CL/MPa) : 150?2500/2.0?42.0、PN0.6?16.0
特點：1.安裝時取壓法蘭與管道直接焊接，
     2.節流件便于拆裝和更換。

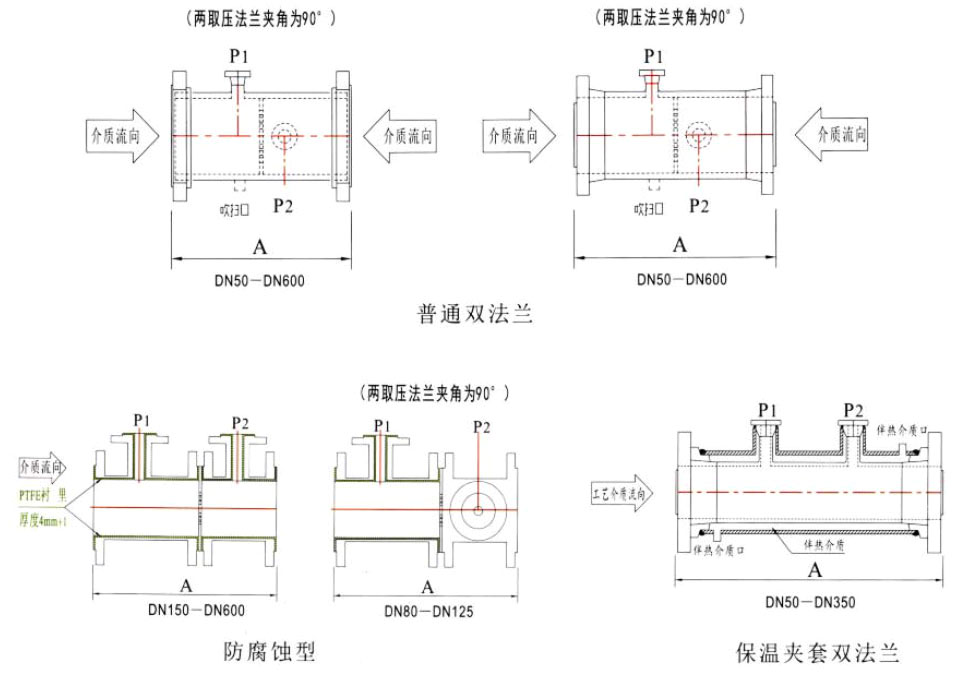

3.5 雙法蘭式
       DN50-DN1000,法蘭與管道同材質.雙法蘭取壓，分普通雙法蘭、襯四氟、保溫夾套三種款式。適用于粘稠、有毒、強腐蝕等需要隔離測量的液體、臟污及粉塵氣體，需要保溫的特殊場合。

普通雙法蘭取壓型： 適用于測螢粘綢液體（原油、渣油、原料油、回?zé)捰停?br/>                   煤漿介質（含焦油）、臟污 及粉塵氣體的流1對于高粘度及粉塵介
                   可依據設計要求增加吹掃口。
                   連接法蘭標準：ANSI B16.5/HG/T 20615 JB/T82/HG/T 20592等
                   連接法蘭壓力等級（CL/MPa) : 15(n500/2.(T26.0、PN0.25-25.0
雙法蘭特殊防腐蝕型：獨特的耐腐蝕防堵裝配結構，是為測量含有濕氣的氯氣、氣化氫、
                   氣M酸等介質的流量而專業設計。
             特點：1.安裝時無需焊接，
                   2.節流件可以更換。
雙法蘭夾套管伴熱器：專門為測量要求夾套管伴熱工藝介質的流量而
              設計，鋼制夾套管法蘭標準：SHT501-1997,也宜其
              他標準法蘭定制夾套法蘭。


外形圖

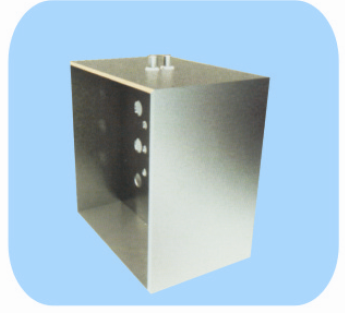

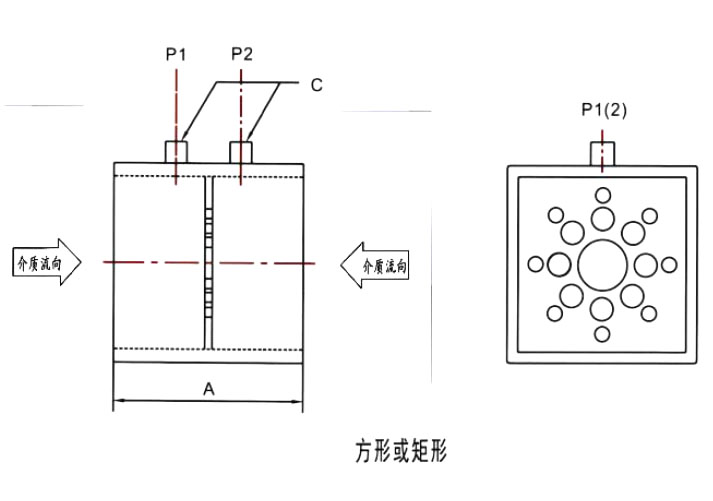

3.6 方管式
       L200-3000m,管道為碳鋼，傳感器為SS304/CS,結構長度：L200-L900為10"、1000以上為20〃 ；傳感器放在正中央，左右對稱，可雙向測量。適合各種方形管道的風量測量，性能明顯優于普通風量測量裝置。

   方管平衡節流裝置
   為測量方形（正方和矩形）管道內介質的流量而專業設計，適合于大口徑
   風量測量。


外形圖


3.7 一體化
       針對管道式、管段對夾式、法蘭對夾式、焊接式的一體化產品結構形式。包括本體，引壓連接、三閥組、變送器，整體組裝。

3.8 計量級
       針對管道式、管段對夾式、法蘭對夾式、焊接式、雙法蘭式的結構形式。用于貿易交接場合，提供檢測報告。
